- 規格
- 應用
- 認證

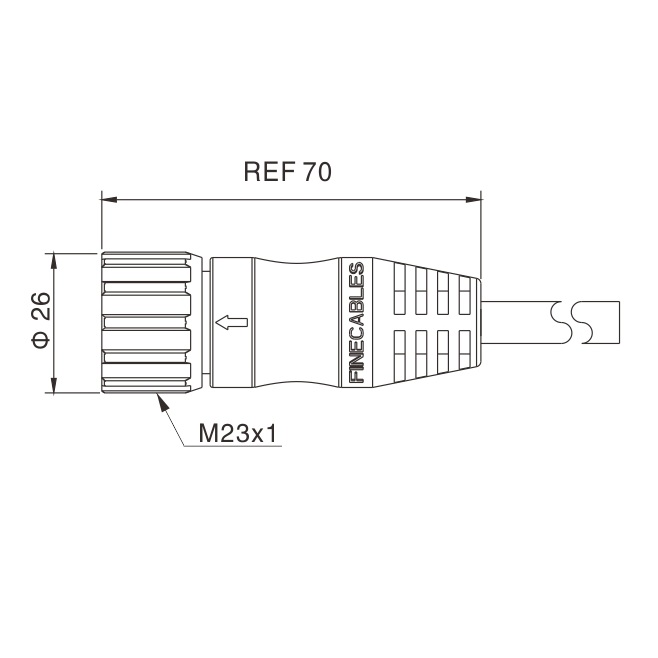

連接頭系列: M23 信號類
類別: 母+母
連接頭類型: 直頭
產品料號:
M23-MSNSST***-XXX(焊接型 非屏蔽)
M23-MSNSSST***-XXX(焊接型 屏蔽)
M23-MSNCSST***-XXX(壓接型 非屏蔽)
M23-MSNSCSST***-XXX(壓接型 屏蔽)
技術參數
| 外模材料： | TPU |
| 膠芯材料： | PA |
| 端子材料： | 黃銅鍍金 |
| 螺絲/螺母材料： | 黃銅鍍鎳 |
| 密封材料/密封圈： | 氟橡膠(FKM)/丁腈橡膠(NBR) |
| 插拔次數： | ＞800次 |
| 絕緣阻抗： | ≥100mΩ |
| 接觸阻抗： | ≤5mΩ |
| 適用溫度： | -40℃~+80℃（靜態溫度） -20℃~+80℃（動態溫度） |
| 防護等級： | IP68 |
| 線徑范圍： | 2.0~13mm |
電氣參數:
| Pin位組合 | 6,7 | 9(8+1)/(6+3) | 12 | 16 | 17 | 19(16+3) | ||
| 芯數 | 6,7 | 8/6 | 1/3 | 12 | 16 | 17 | 16 | 3 |
| 端子直徑 | 2.0（14AWG） | 1.0(18AWG) | 2.0(14AWG) | 1.0(18AWG) | 1.0(18AWG) | 1.0(18AWG) | 1.0(18AWG) | 1.5(16AWG) |
| 額定電流（V） | 20 | 8 | 20 | 8 | 8 | 8 | 8 | 10 |
| 額定電壓（V） | 300 | 300 | 300 | 300 | 160 | 160 | 160 | 160 |
| 額定脈沖電壓 | 2500 | 2500 | 2500 | 2500 | 1500 | 1500 | 1500 | 1500 |
| 過電保護等級 | Ⅱ | |||||||
| 污染等級 | Ⅲ | |||||||
